| 特色 |
|---|
■ Tetrix是一套創新的開放式衣帽間鋁方管系統
■ 此系統最大特點同一套系統能用於：櫃體配開門門片、櫃體配拉門門片、開放式衣帽間、L型衣櫃及全玻璃展示櫃
■ 側邊和背面的立柱可結合木板、玻璃或只是鋁方管結構，來達到通透的美感
■ 豎向的Tetrix鋁方管寬度僅25mm，結構裡可加裝專屬4mm矽膠LED燈條
■ 層板類可搭配木層板、玻璃層板、鋁框玻璃層板(附吊衣桿)等…
■鋁框開門片搭配鉸鍊為 義大利MIXAL 鋁框門鉸鍊GLIX3.0 明裝式、義大利EFFEGI 上下鋁框門鉸鍊DS-30、義大利 鋁框油壓鉸鍊

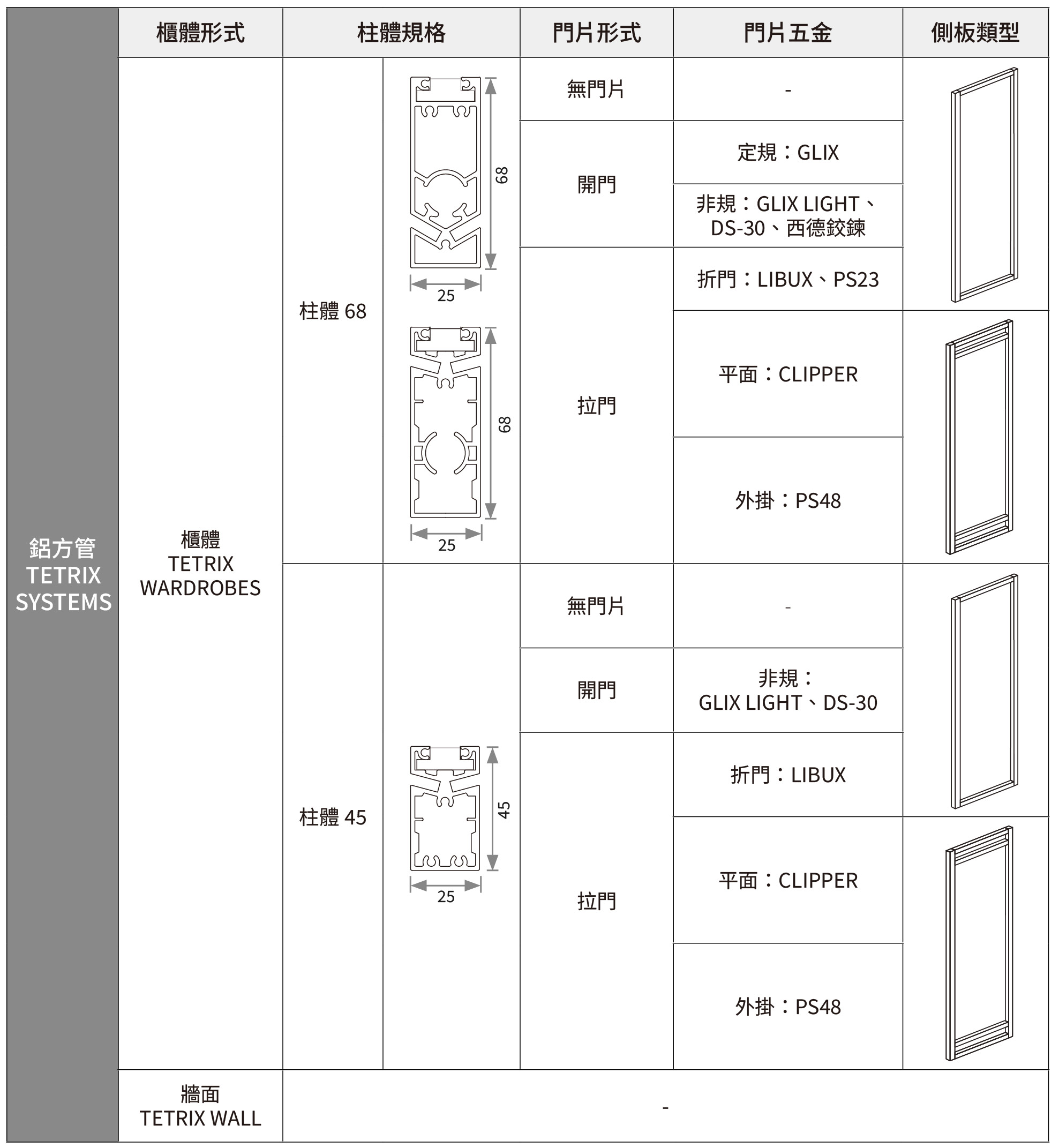

| 規格 |
|---|
/ 安裝示意圖 /

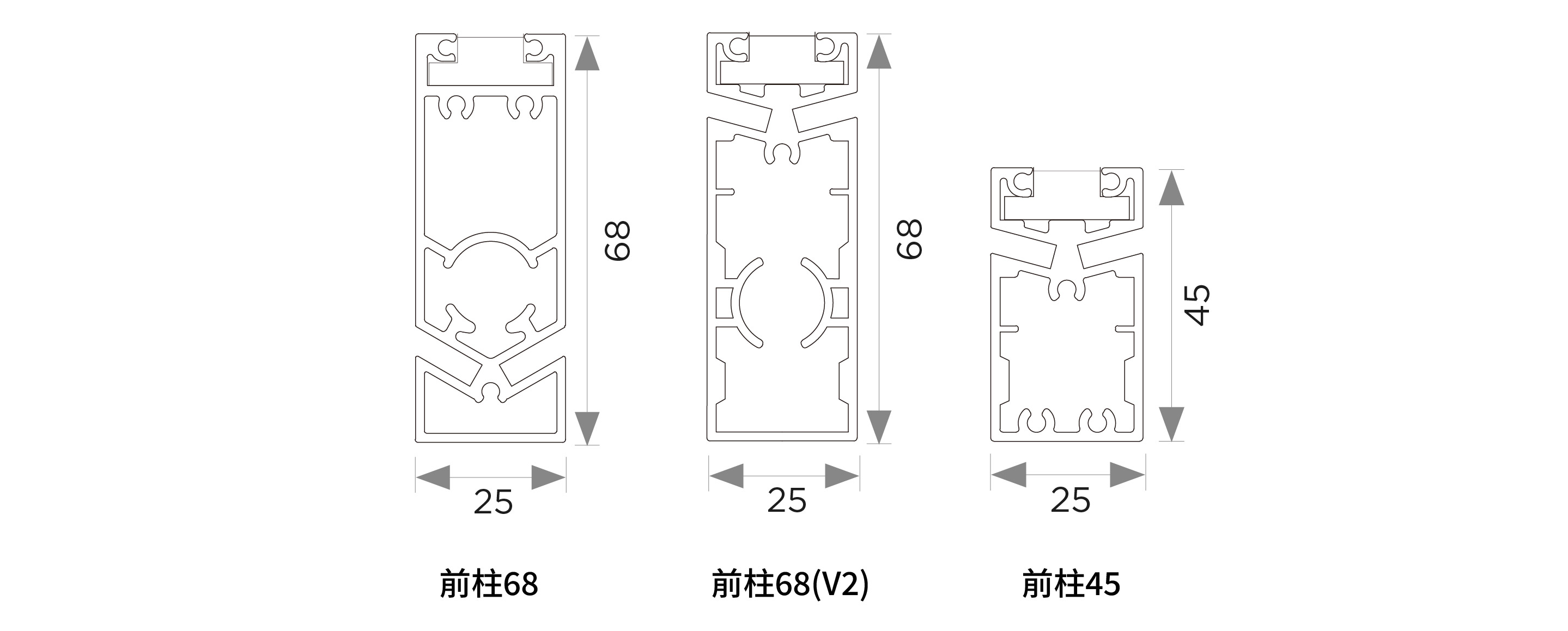

■ 前柱

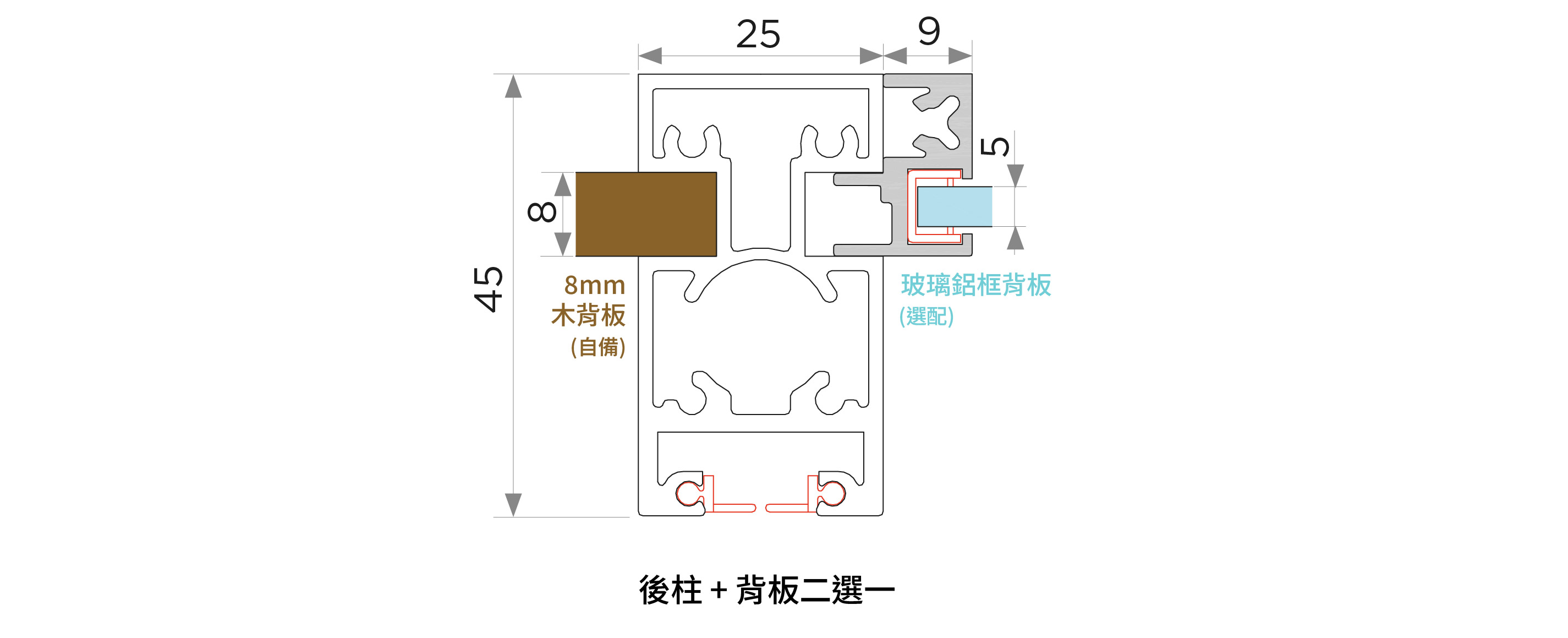

■ 後柱
/ 搭配鉸鍊示意圖 /

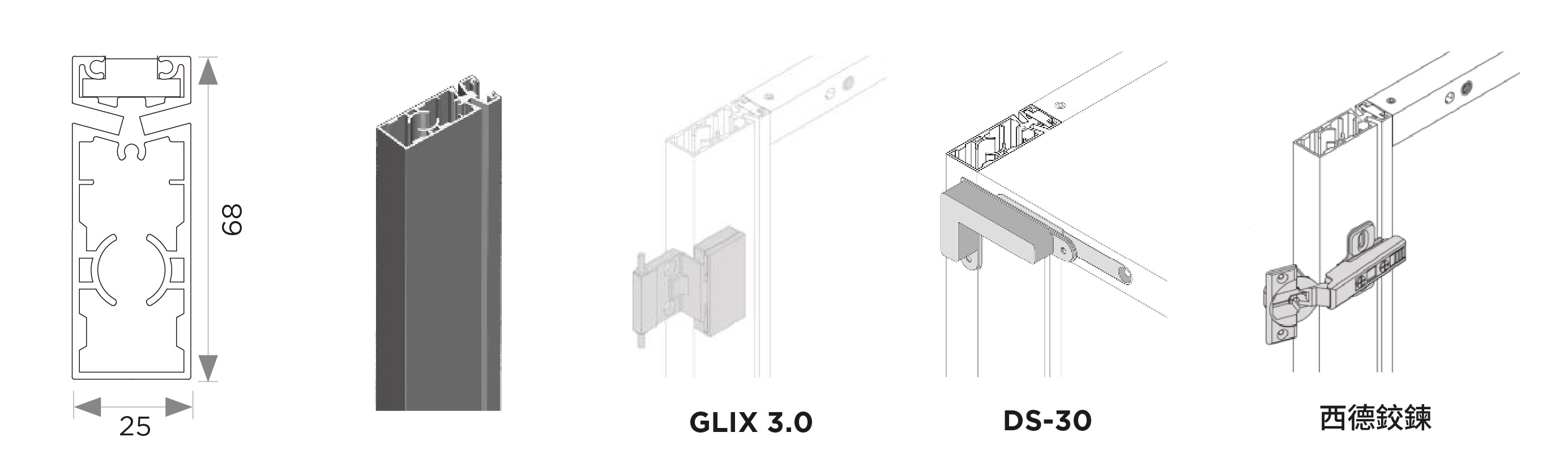

■ 前柱68(V2)

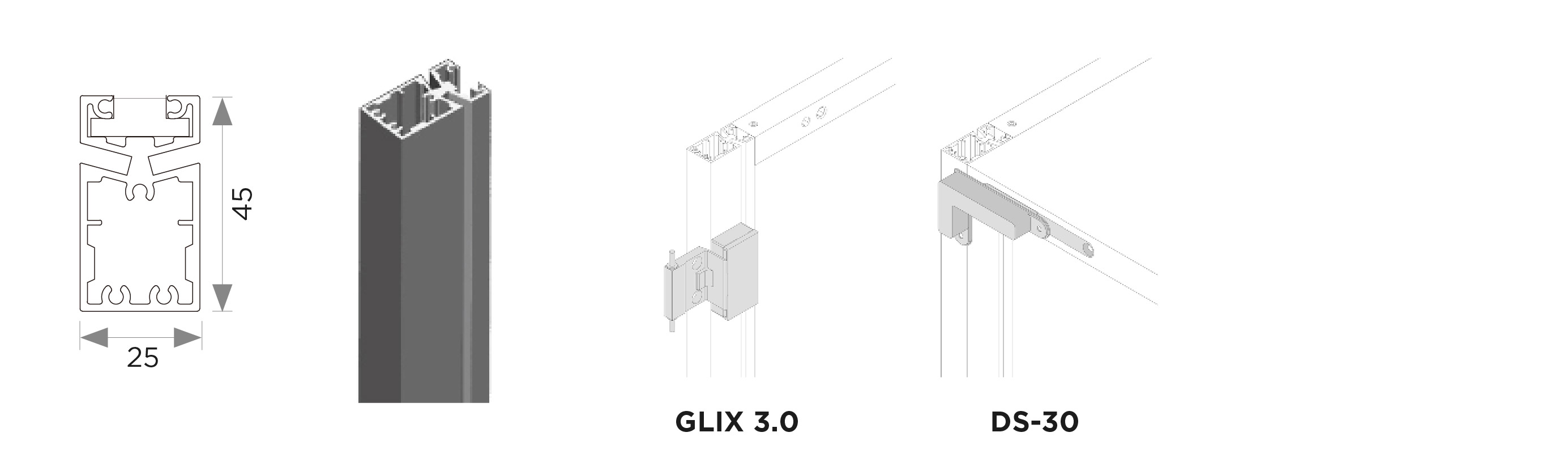

■ 前柱45
/ 8mm 木背板安裝示意圖 /
/ 玻璃背板安裝示意圖 /
/ 上下柱結合示意圖 /
/ 中隔安裝示意圖 /

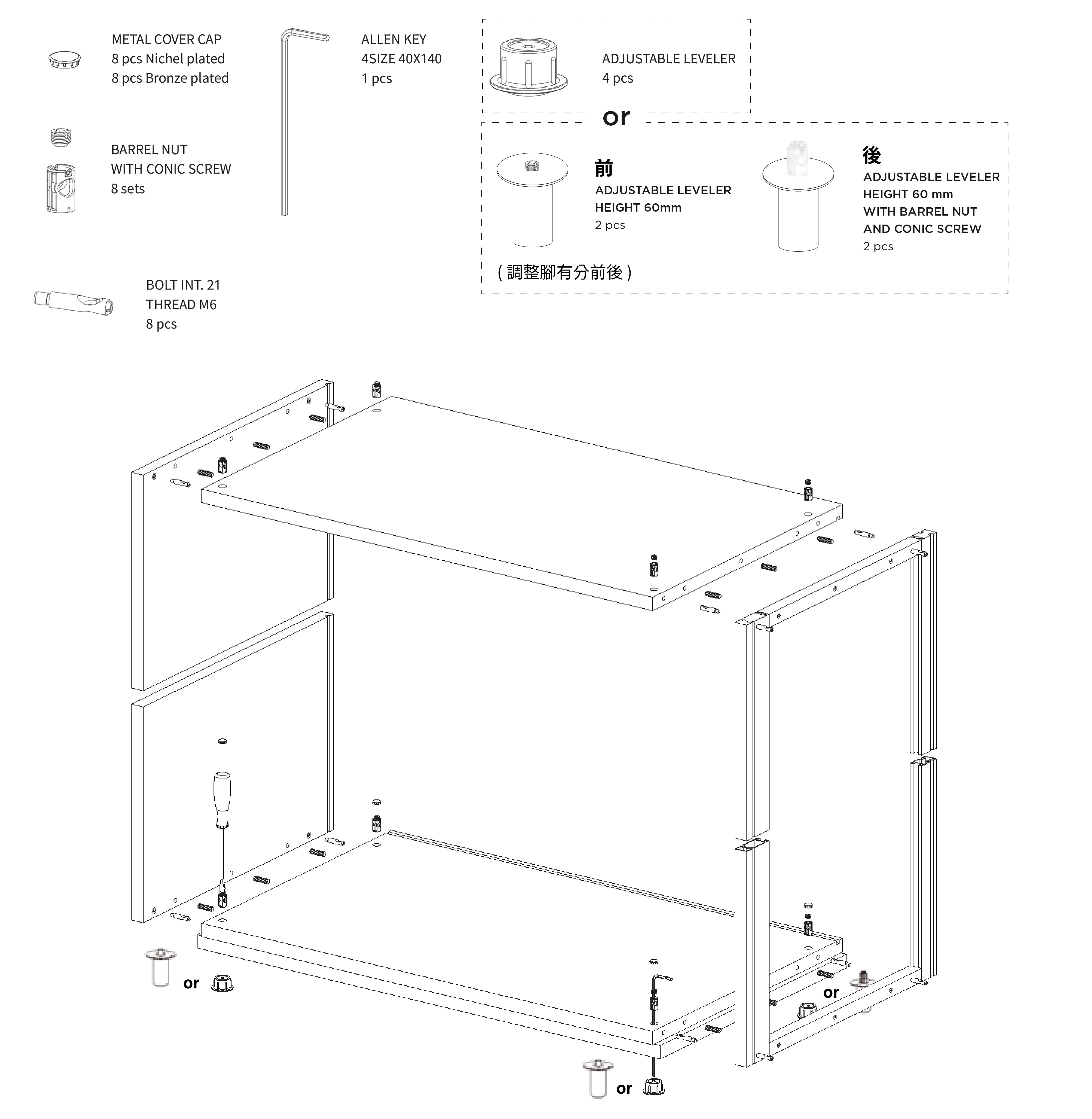

/ 頂底板結合器 /
| 訂貨資訊 |
|---|
/ 鋁方管TETRIX /
■ 側板type0
| 訂貨編號 | 品名規格 |
|---|---|
| HE.01.0201 | 側板type0；前柱68；深578mm；咖啡色 |
| HE.01.0202 | 側板type0；前柱68(V2)；深578mm；咖啡色 |
| HE.01.0203 | 側板type0；前柱45；深555mm；咖啡色 |
■ 鋁方管Tetrix；中隔
| 訂貨編號 | 品名規格 |
|---|---|
| HE.04.0301 | 鋁方管Tetrix；中隔；465×38×25mm；左；咖啡色 |
| HE.04.0302 | 鋁方管Tetrix；中隔；465×38×25mm；右；咖啡色 |
| HE.04.0303 | 鋁方管Tetrix；中隔；465×38×25mm；中；咖啡色 |
■ 頂底板結合器
| 訂貨編號 | 品名規格 |
|---|---|
| HE.04.0101 | 結合器；頂底板專用 |
| HE.04.0104 | 結合器；頂底板專用；附調整腳60mm |
/ 配件 /
■ 鋁框玻璃層板
| 訂貨編號 | 品名規格 |
|---|---|
| HE.04.0501 | 鋁框玻璃層板；660×500mm |
| HE.04.0502 | 鋁框玻璃層板；960×500mm |
| HE.04.0503 | 鋁框玻璃層板；1200×500mm |
| HE.04.0504 | 鋁框玻璃層板(含吊衣桿)；660×500mm |
| HE.04.0505 | 鋁框玻璃層板(含吊衣桿)；960×500mm |
| HE.04.0506 | 鋁框玻璃層板(含吊衣桿)；1200×500mm |
■ 置物盒
| 訂貨編號 | 品名規格 |
|---|---|
| HD.01.0301 | 置物盒；322×275×85mm；無煙煤皮革+無煙煤天鵝絨 |
■ LED燈條；矽膠無光點
| 訂貨編號 | 品名規格 |
|---|---|
| MA.08.0101 | LED燈條2.5米；矽膠無光點；4000k;24vdc |
■ 變壓器及延長線
| 訂貨編號 | 品名規格 |
|---|---|
| MB.05.0601 | 變壓器75W；6埠 |
| MC.01.0201 | 延長線；2.8米 |
