| 特色 |
|---|
■ Tetrix是一套創新的開放式衣帽間鋁方管系統
■ 此系統最大特點同一套系統能用於：櫃體配開門門片、櫃體配拉門門片、開放式衣帽間、L型衣櫃及全玻璃展示櫃
■ 側邊和背面的立柱可結合木板、玻璃或只是鋁方管結構，來達到通透的美感
■ 豎向的Tetrix鋁方管寬度僅25mm，結構裡可加裝專屬4mm矽膠LED燈條
■ 層板類可搭配木層板、玻璃層板、鋁框玻璃層板(附吊衣桿)等…
■鋁框開門片搭配鉸鍊為 義大利MIXAL 鋁框門鉸鍊GLIX
| 規格 |
|---|
■ 2片門包外尺寸：高2457×寬1020×深578mm
■ 4片門包外尺寸：高2457×寬2005×深578mm
■ 6片門包外尺寸：高2457×寬2990×深578mm
/ 尺寸示意圖 /

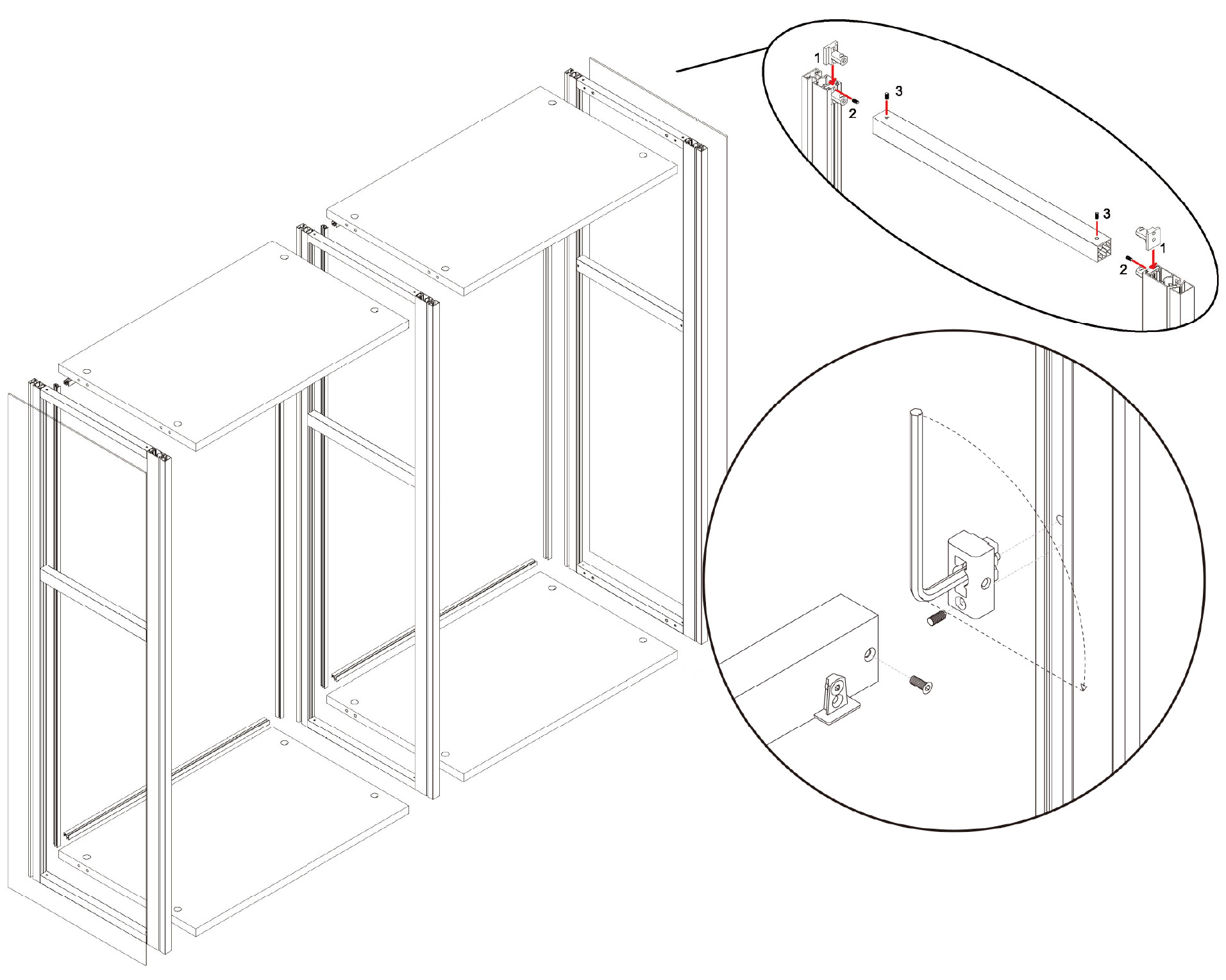

/ 安裝示意圖 /
■ 後柱

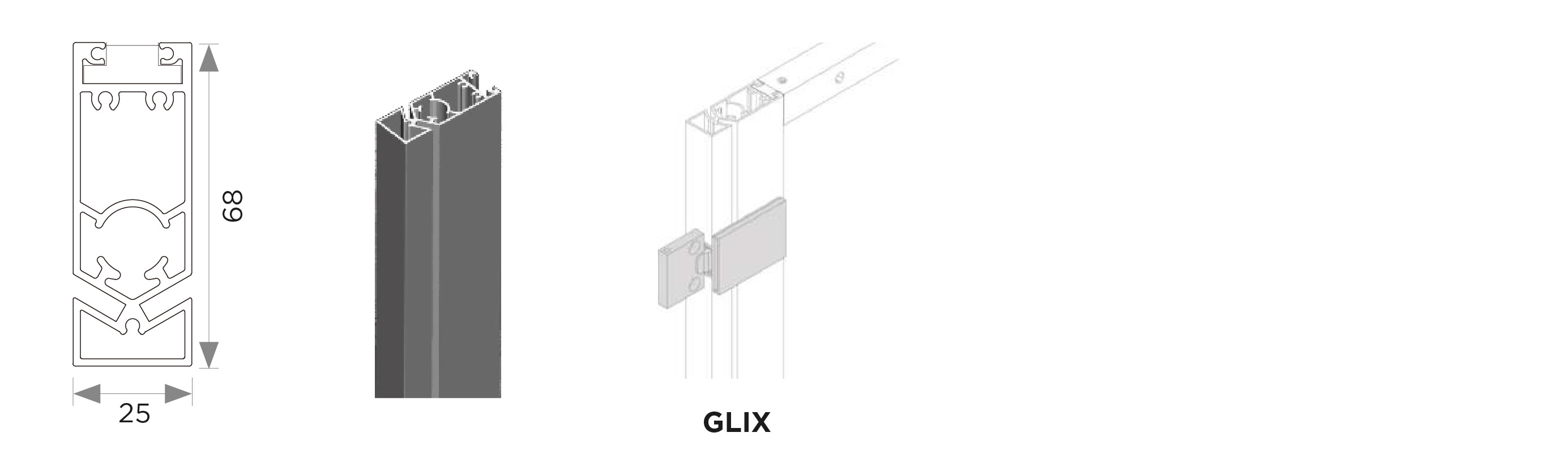

/ 搭配鉸鍊示意圖 /
■ 前柱68

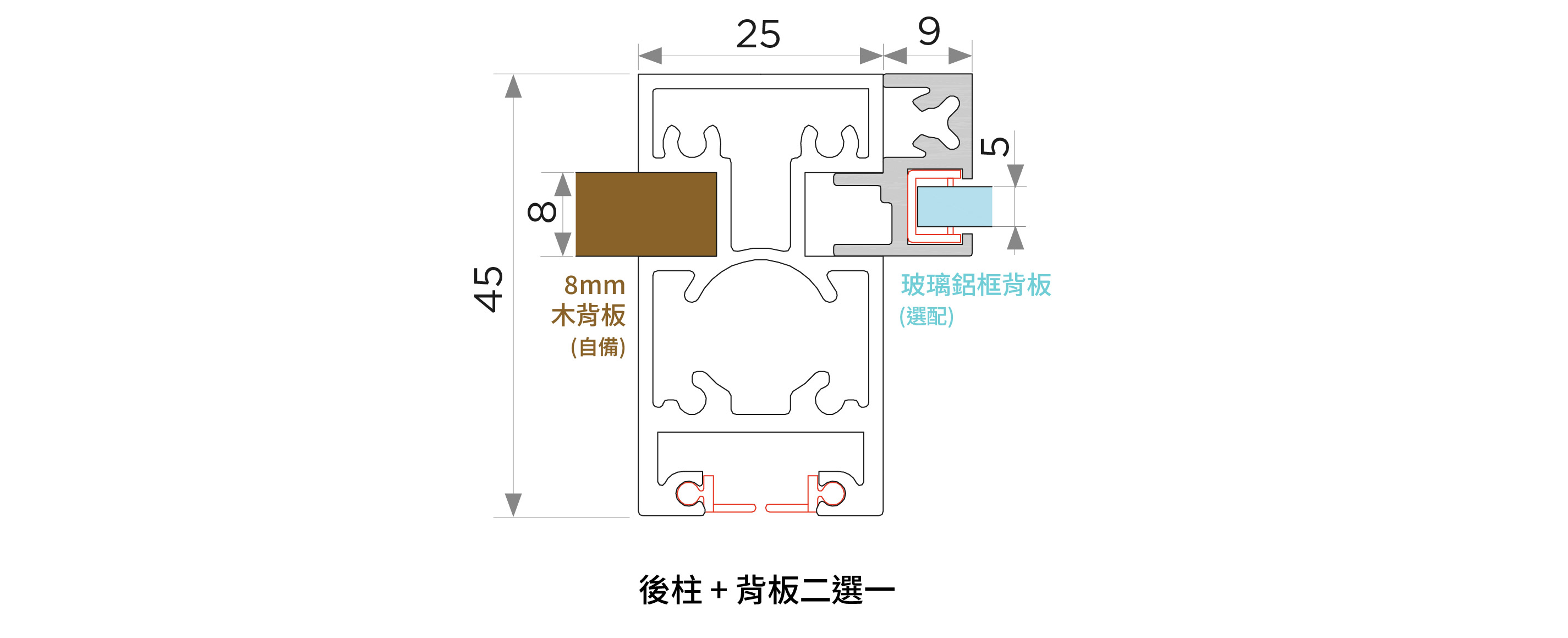

/ 8mm 木背板安裝示意圖 /
/ 玻璃背板安裝示意圖 /
/ 上下柱結合示意圖 /
/ 中隔安裝示意圖 /

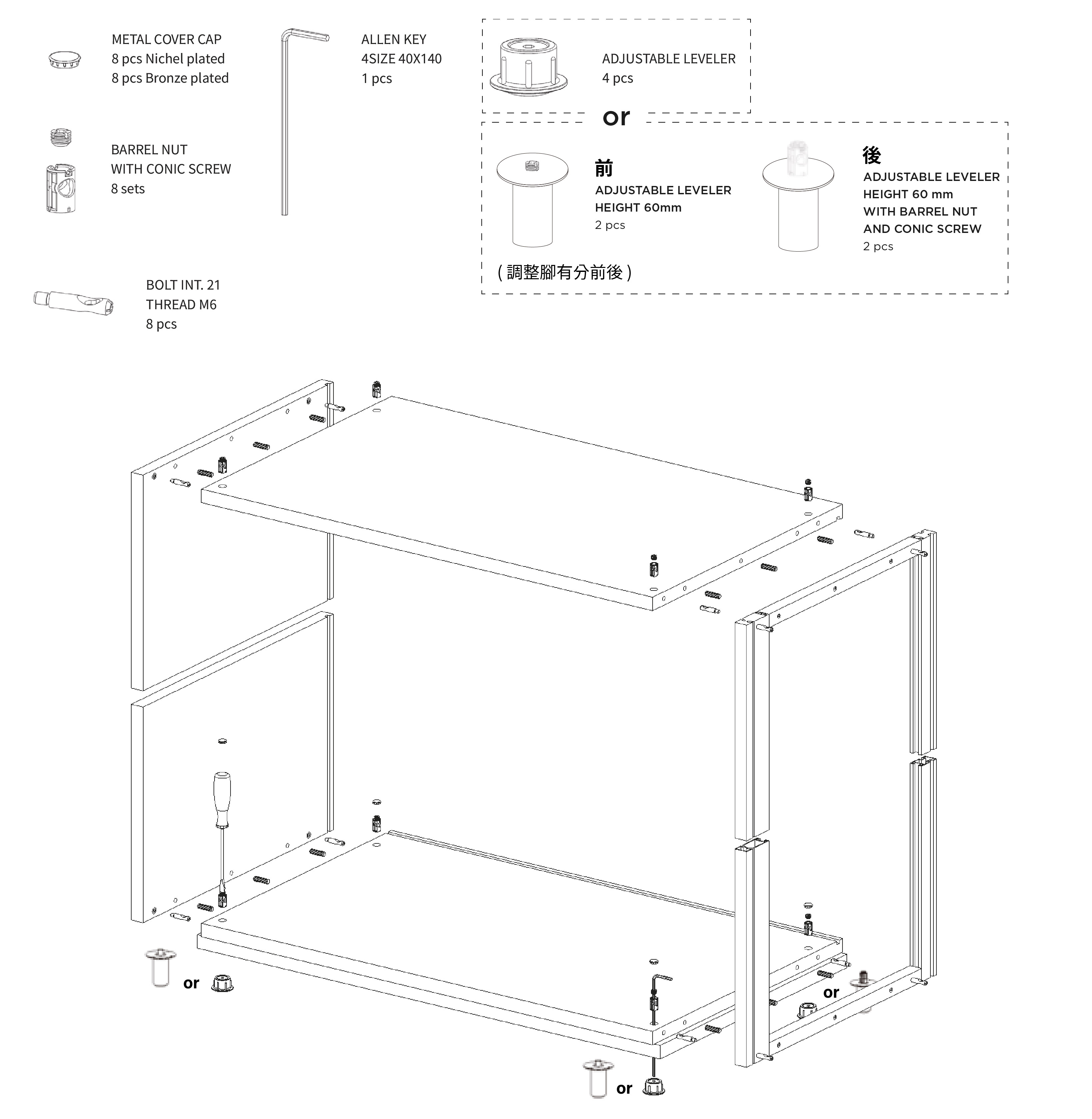

/ 頂底板結合器 /
| 訂貨資訊 |
|---|
/ 鋁方管TETRIX /
■ 側板type0；GLIX鉸鍊專用
| 訂貨編號 | 品名規格 |
|---|---|
| HE.01.0101 | 側板type0；有鉸鍊孔；2425×578mm；左(含5mm清玻)；咖啡色 |
| HE.01.0102 | 側板type0；有鉸鍊孔；2425×578mm；右(含5mm清玻)；咖啡色 |
| HE.01.0103 | 側板type0；有鉸鍊孔；2425×578mm；中；咖啡色 |
■ 玻璃鋁框背板
| 訂貨編號 | 品名規格 |
|---|---|
| HE.01.0104 | 玻璃鋁框背板；2374.5×959.5mm；含5mm清玻；咖啡色 |
■ 鋁框玻璃門GLIX
| 訂貨編號 | 品名規格 |
|---|---|
| BF.02.0107 | 玻璃鋁框門GLIX；門高2423mm×門寬488mm；含4mm清波(附鉸鍊) |
■ 頂底板結合器
| 訂貨編號 | 品名規格 |
|---|---|
| HE.04.0101 | 結合器；頂底板專用 |
| HE.04.0104 | 結合器；頂底板專用；附調整腳60mm |
/ 配件 /
■ 鋁框玻璃層板
| 訂貨編號 | 品名規格 |
|---|---|
| HE.04.0502 | 鋁框玻璃層板；960×500mm |

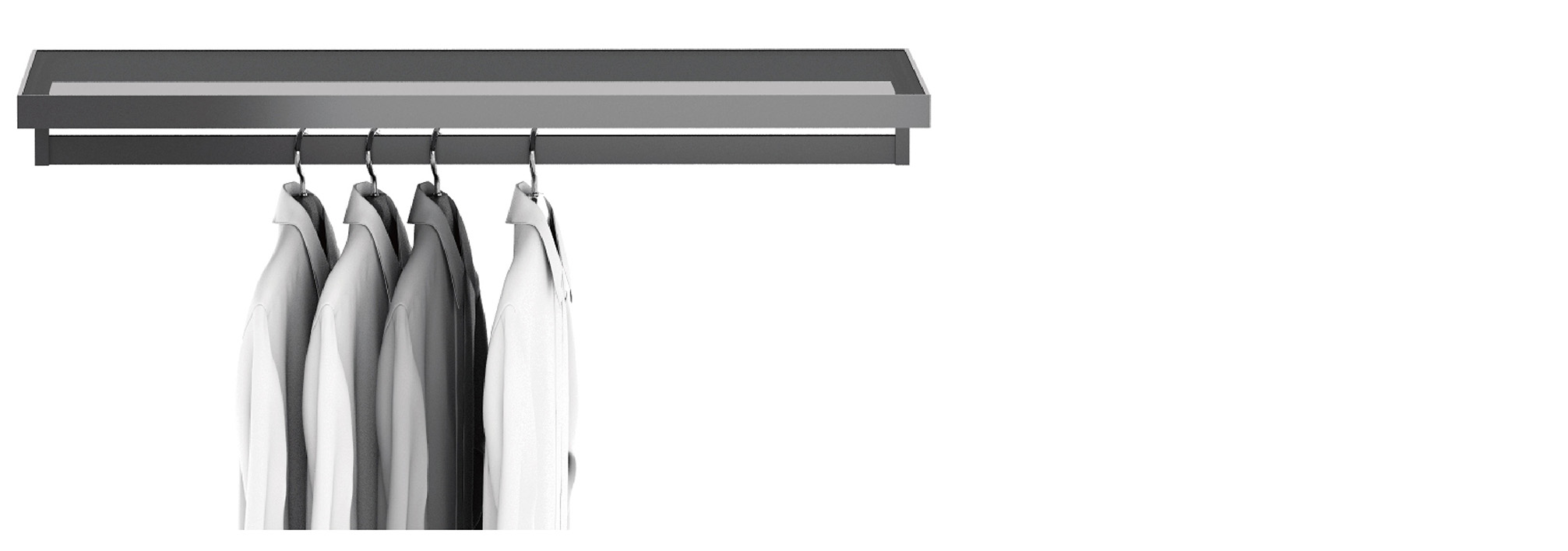

| HE.04.0505 | 鋁框玻璃層板(含吊衣桿)；960×500mm |
■ 抽屜
| 訂貨編號 | 品名規格 |
|---|---|
| HE.04.0402 | 鋁框架mixbox H100；883×430×100mm；咖啡色 |
| 訂貨編號 | 品名規格 |
|---|---|
| HE.04.0404 | 鋁框架mixbox專用褲架；825×390mm；咖啡色 |
| 訂貨編號 | 品名規格 |
|---|---|
| HE.04.0406 | 鋁框架mixbox H200專用木櫃體；實內960mm；橡木 |
■ 層板結合器
| 訂貨編號 | 品名規格 |
|---|---|
| HE.04.0204 | 層板托組(木層板25mm板專用) |
■ L型固定片
| 訂貨編號 | 品名規格 |
|---|---|
| HE.04.0901 | L型固定片; 20×20×254mm；襯衫櫃專用 |
| HE.04.0902 | L型固定；20×20×444mm；吊櫃/層板專用 |
■ 隱藏式全展緩衝滑軌
| 訂貨編號 | 品名規格 |
|---|---|
| CB.01.1001 | 隱藏式全展緩衝滑軌；長420mm；左+右 |
■ 置物盒
| 訂貨編號 | 品名規格 |
|---|---|
| HD.01.0301 | 置物盒；322×275×85mm；無煙煤皮革+無煙煤天鵝絨 |
■ LED燈條；矽膠無光點
| 訂貨編號 | 品名規格 |
|---|---|
| MA.08.0101 | LED燈條2.5米；矽膠無光點；4000k；24vdc |
■ 變壓器及延長線
| 訂貨編號 | 品名規格 |
|---|---|
| MB.05.0601 | 變壓器75W；6埠 |
| MC.01.0201 | 延長線； 2.8米 |
■ 板材
| 訂貨編號 | 品名規格 |
|---|---|
| HE.04.1001 | 頂板；960×578×25mm；橡木 |
| HE.04.1002 | 底板；960×578×25mm；橡木(2片) |
| HE.04.1003 | 背板；2386×972mm；橡木 |
