MIXAL
| 特色 |
|---|
■ 原裝進口義大利壁掛系統
■ 適用於開放式更衣室
■ 立柱可調整水平
■ 層板托適用板厚最厚25mm
■ 背板寬度建議最寬900mm
| 規格 |
|---|

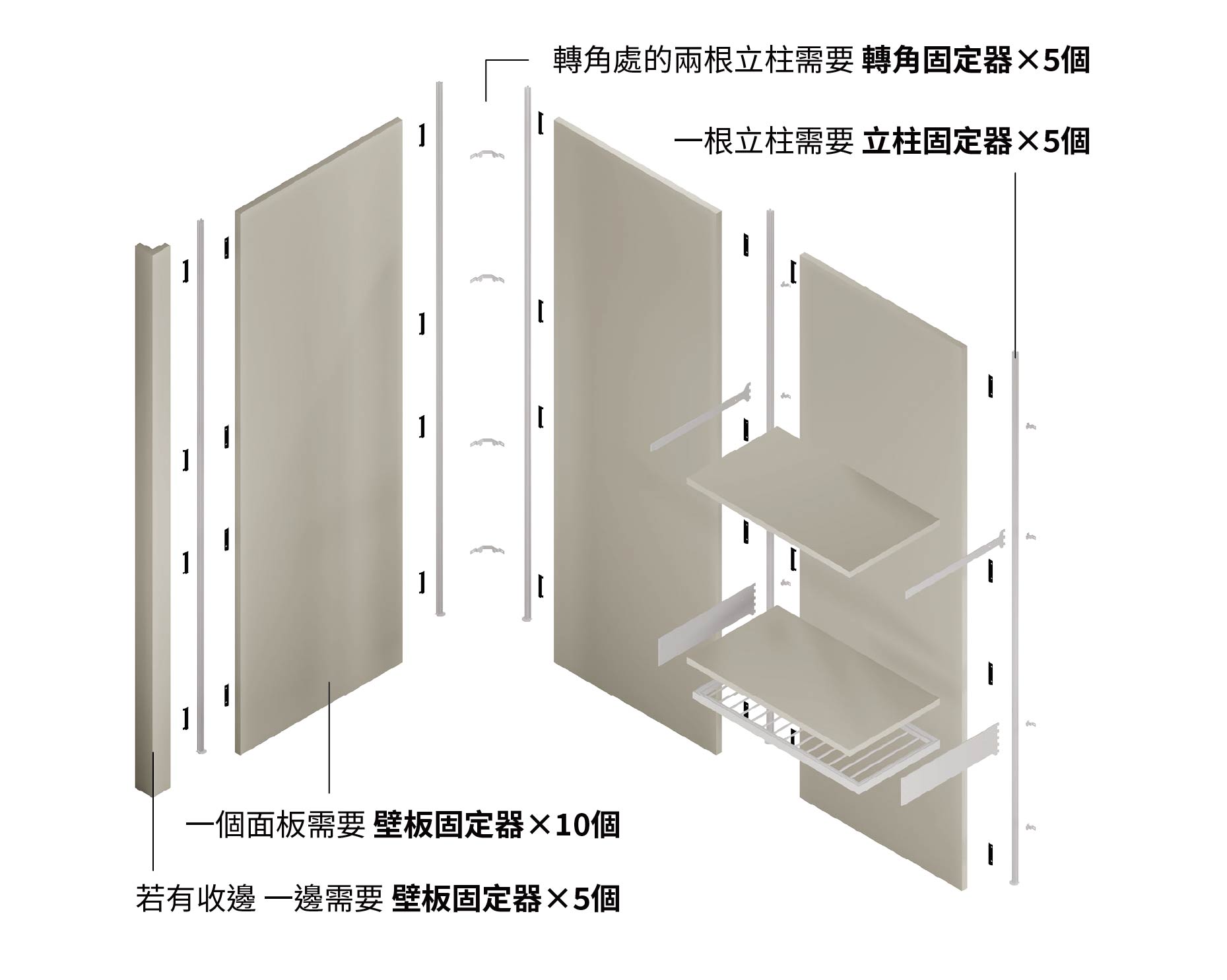

/ 安裝示意圖 /

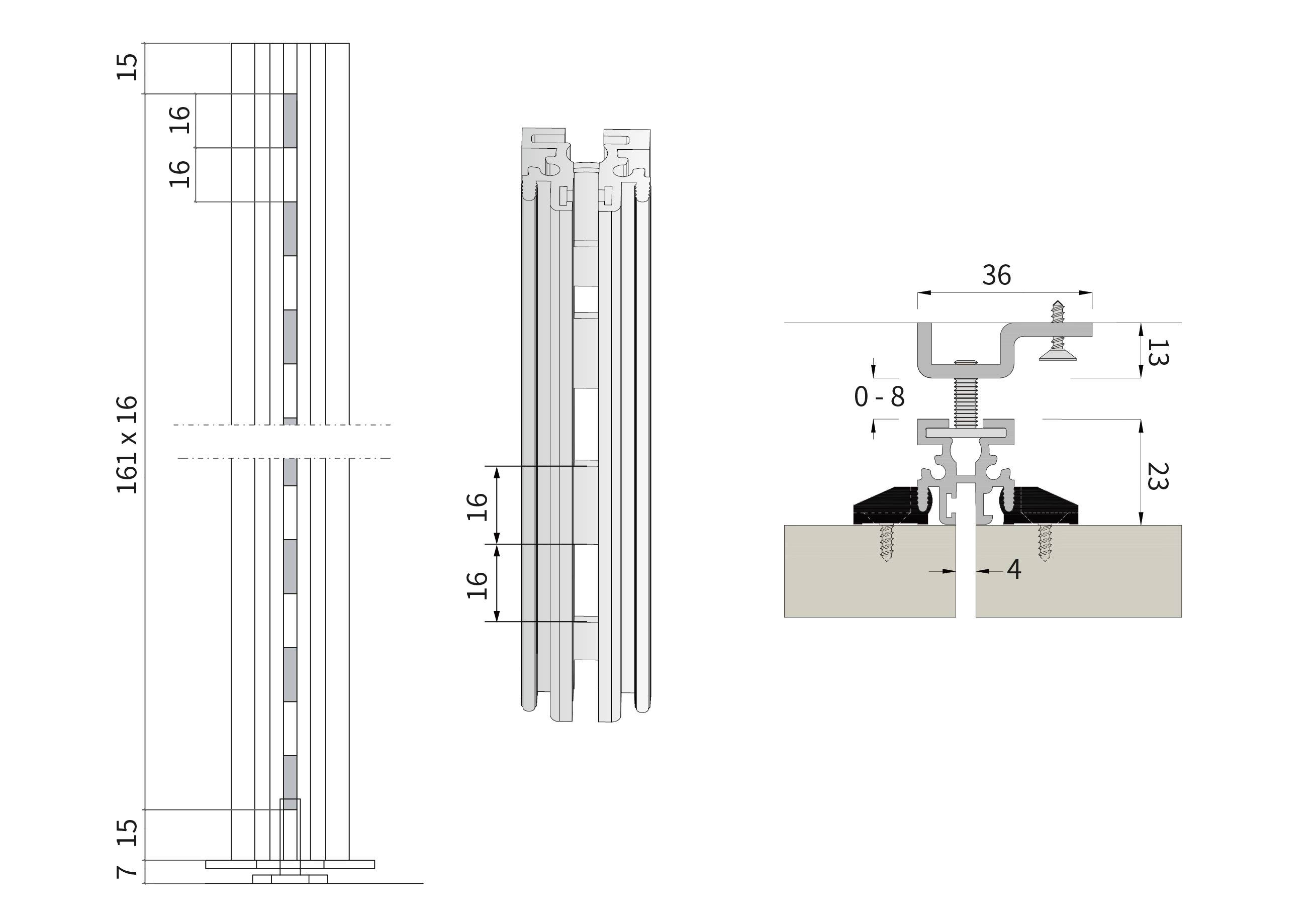

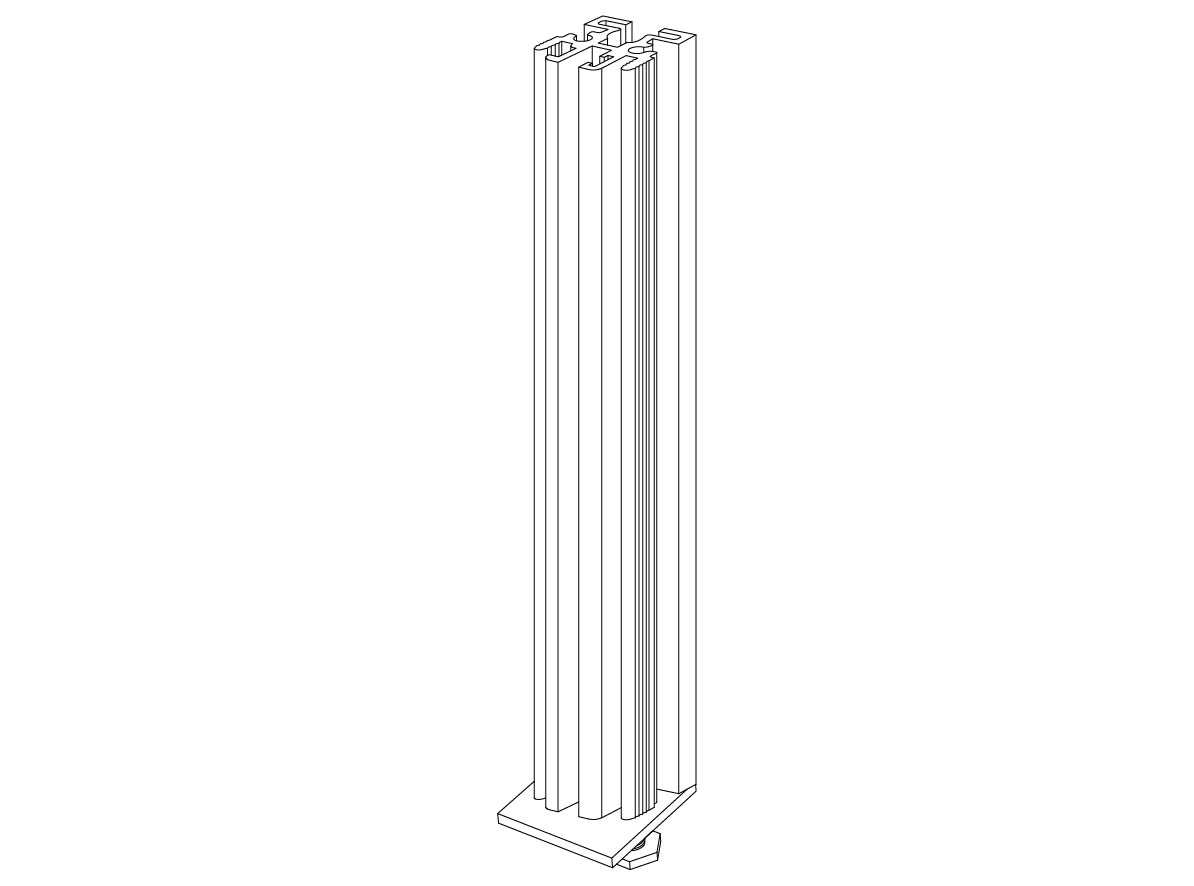

/ 立柱 /

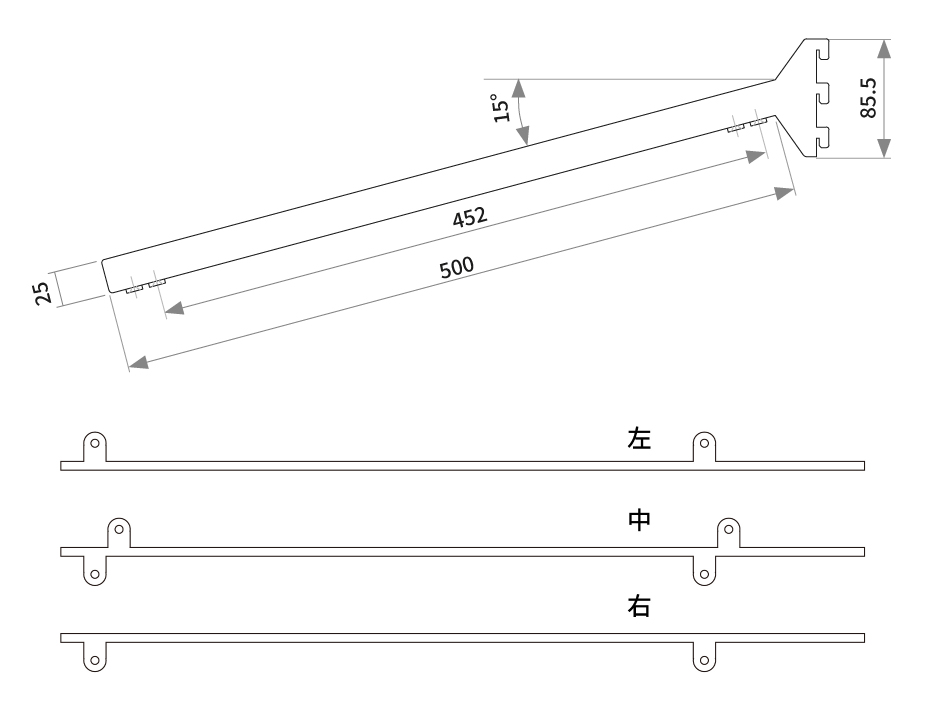

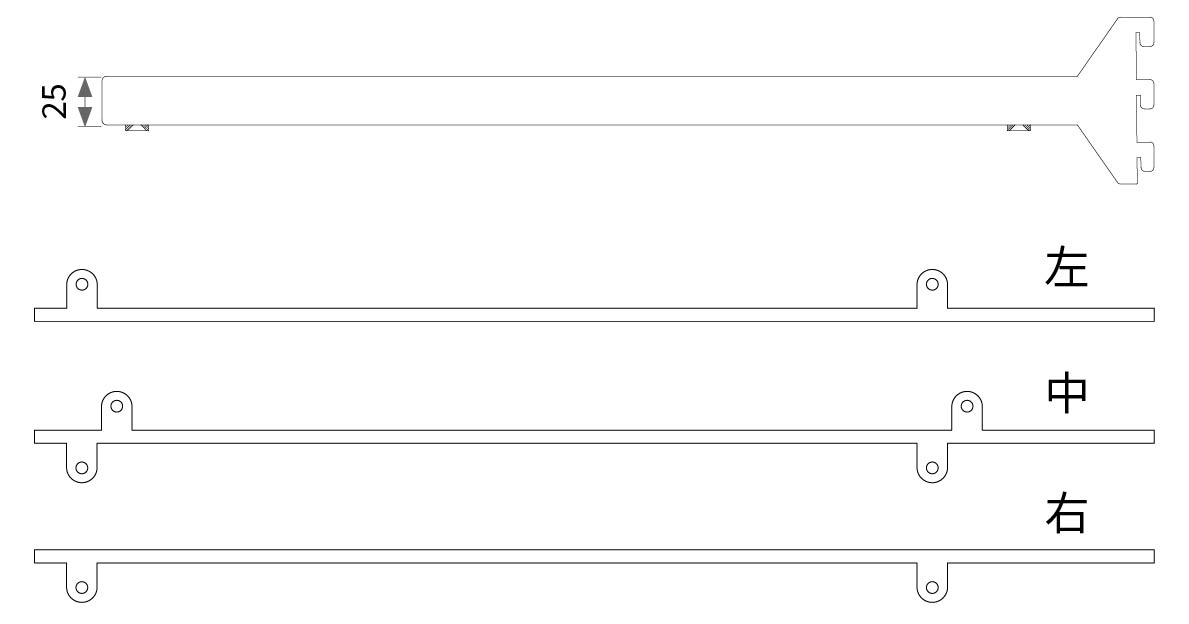

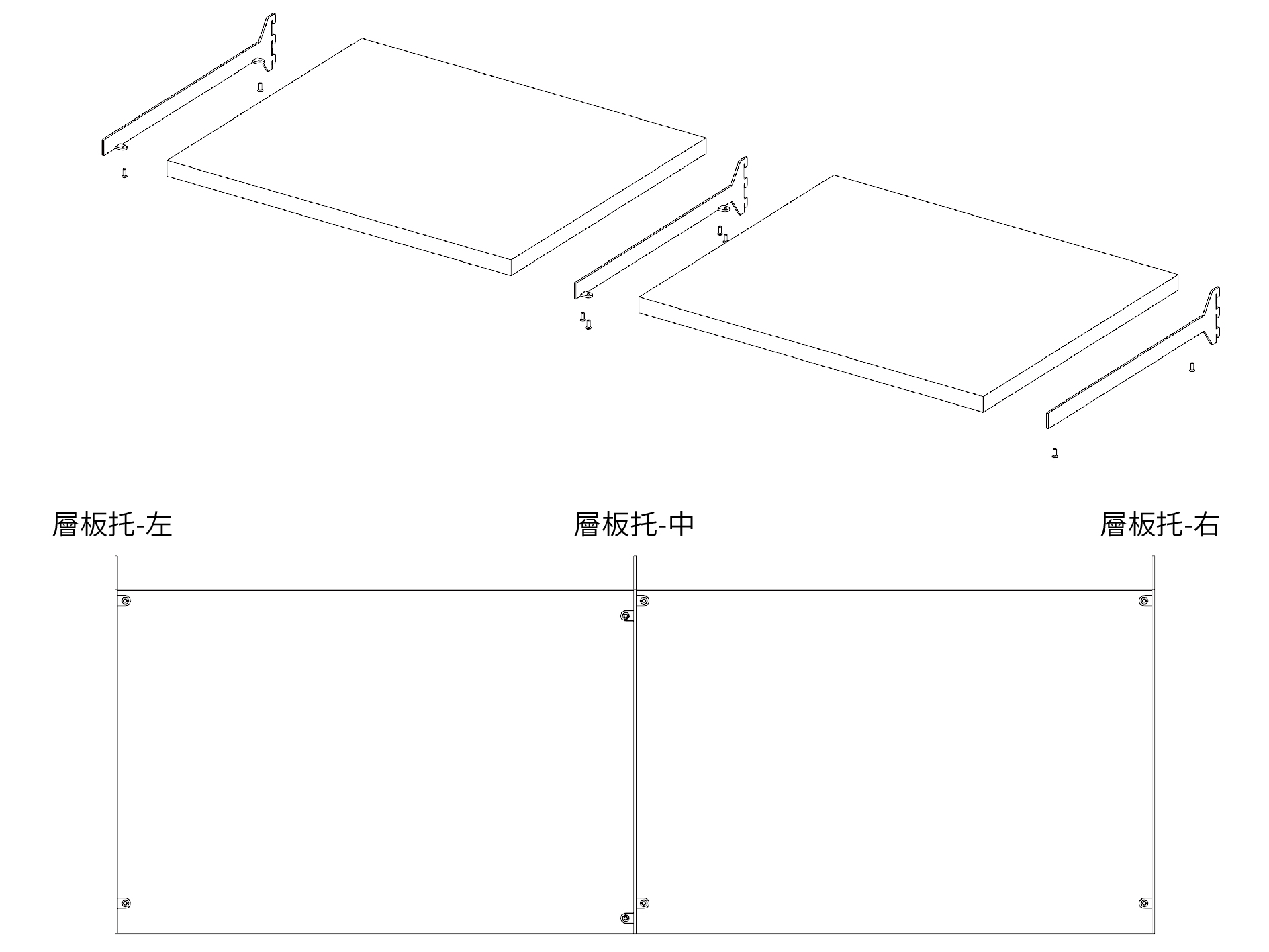

/ 層板托 /

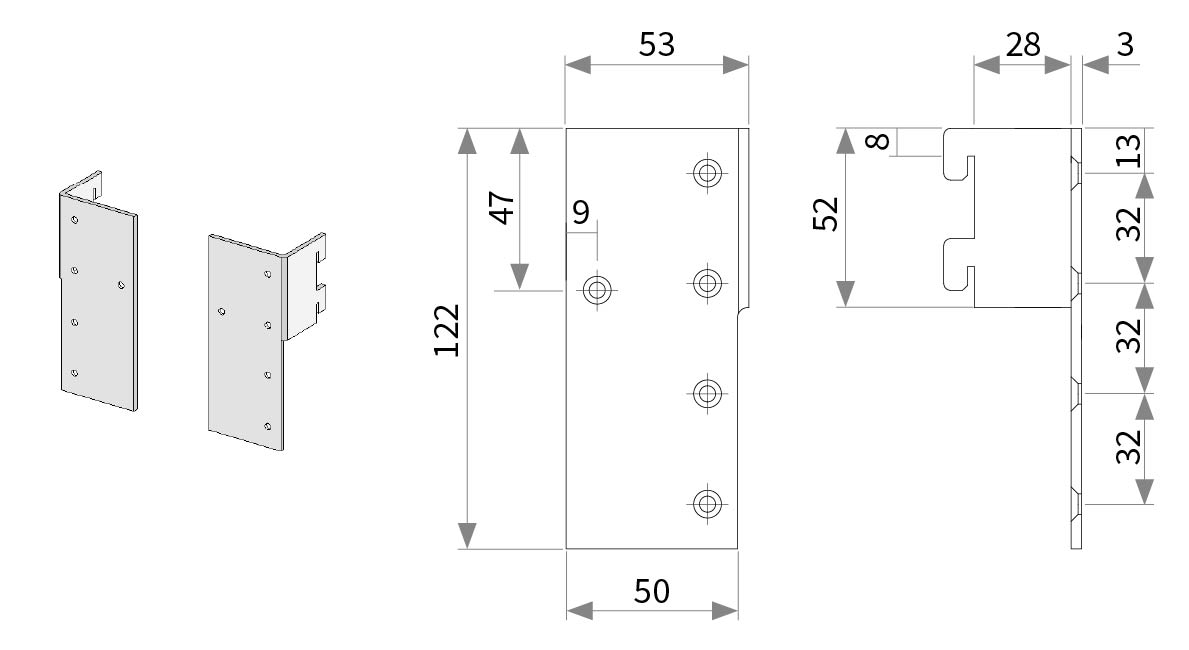

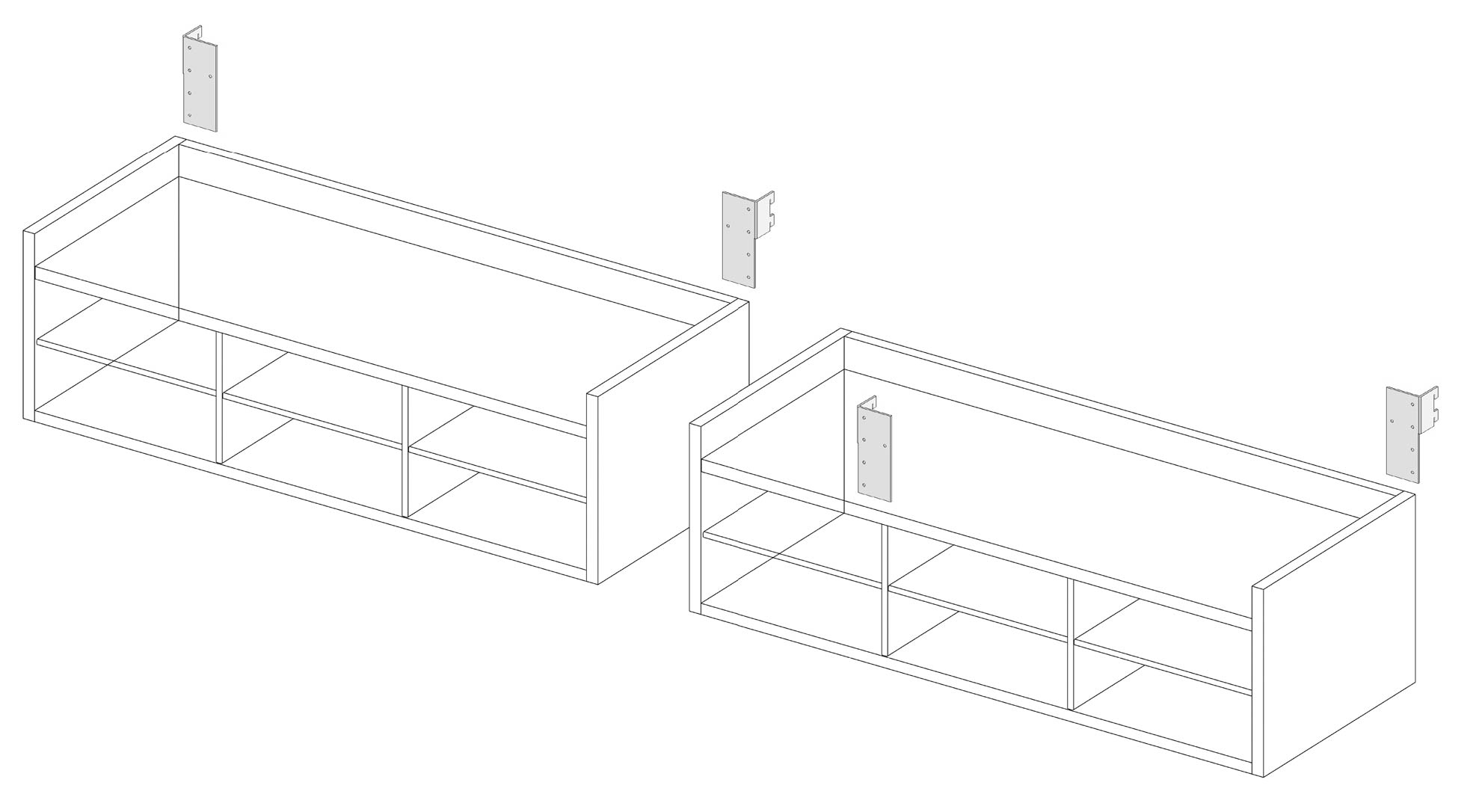

/ 吊櫃後方固定配件 /

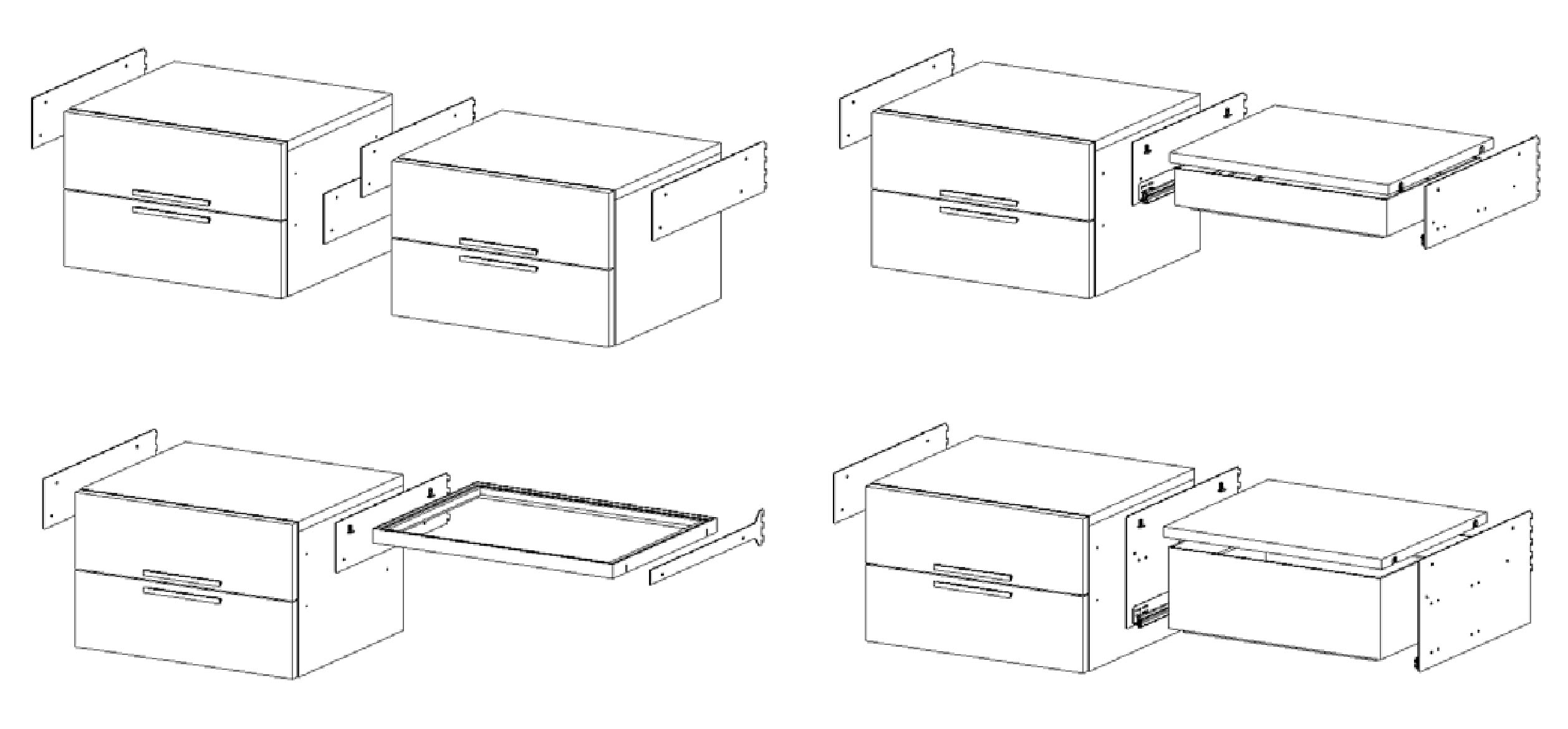

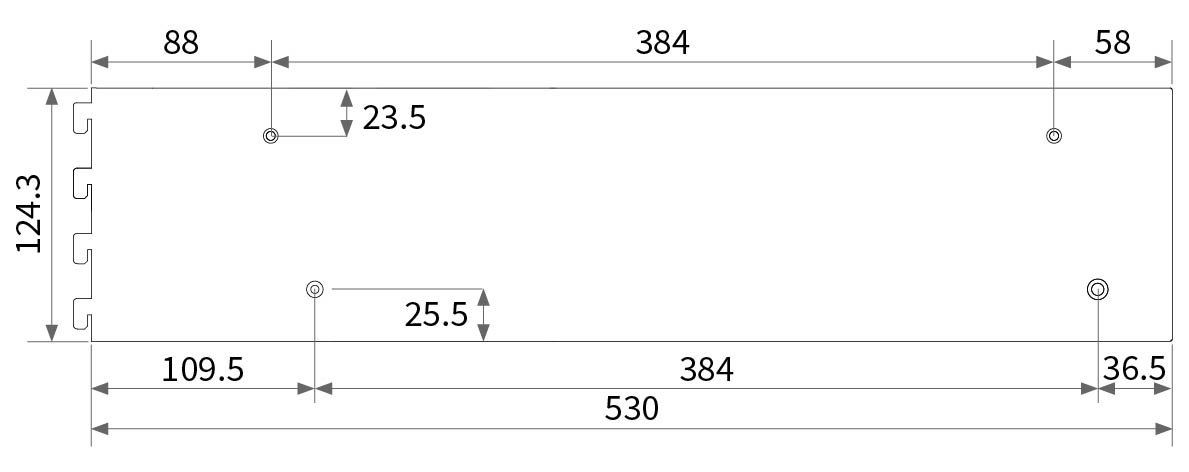

/ 吊櫃側邊固定配件 /

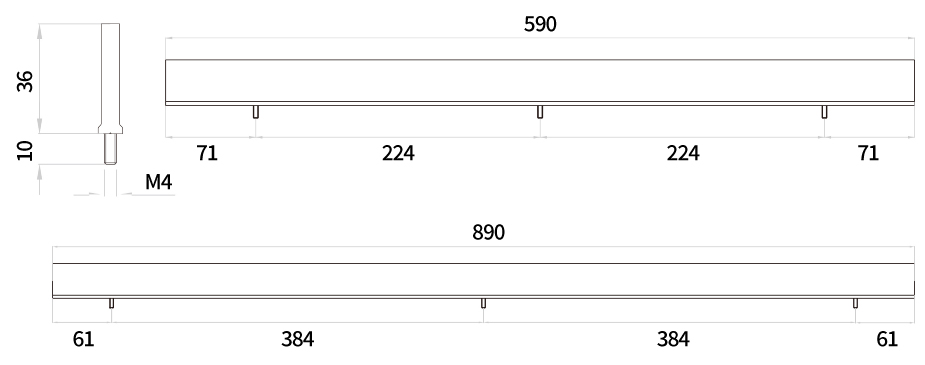

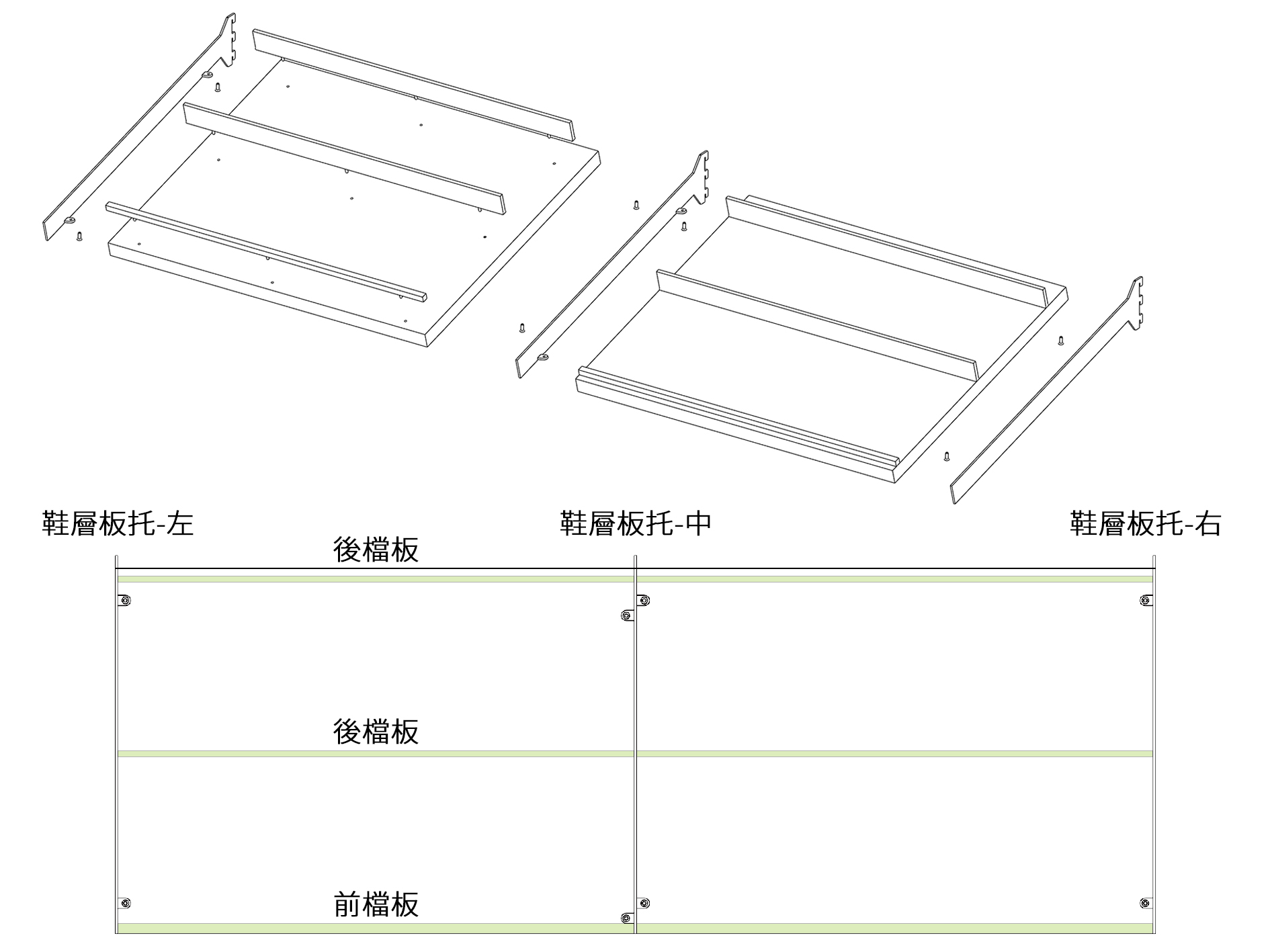

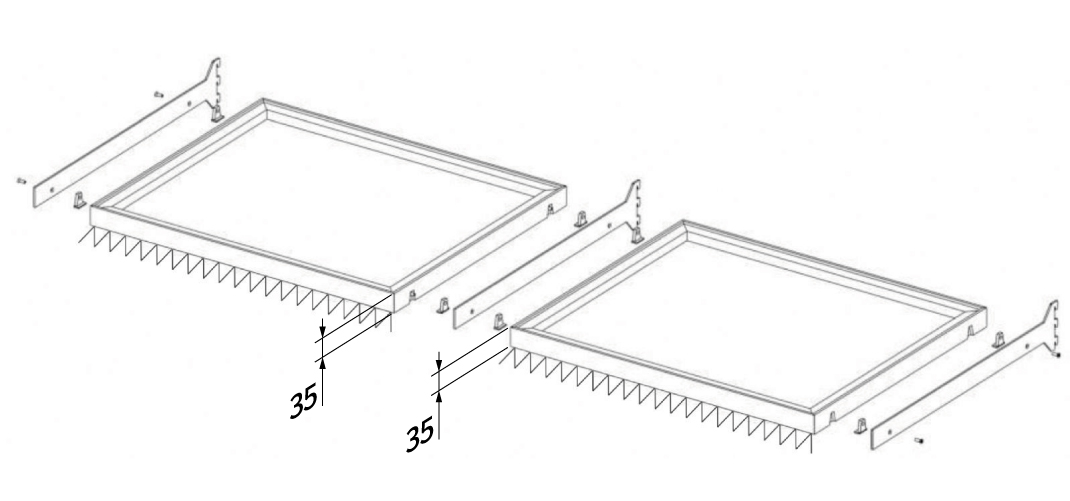

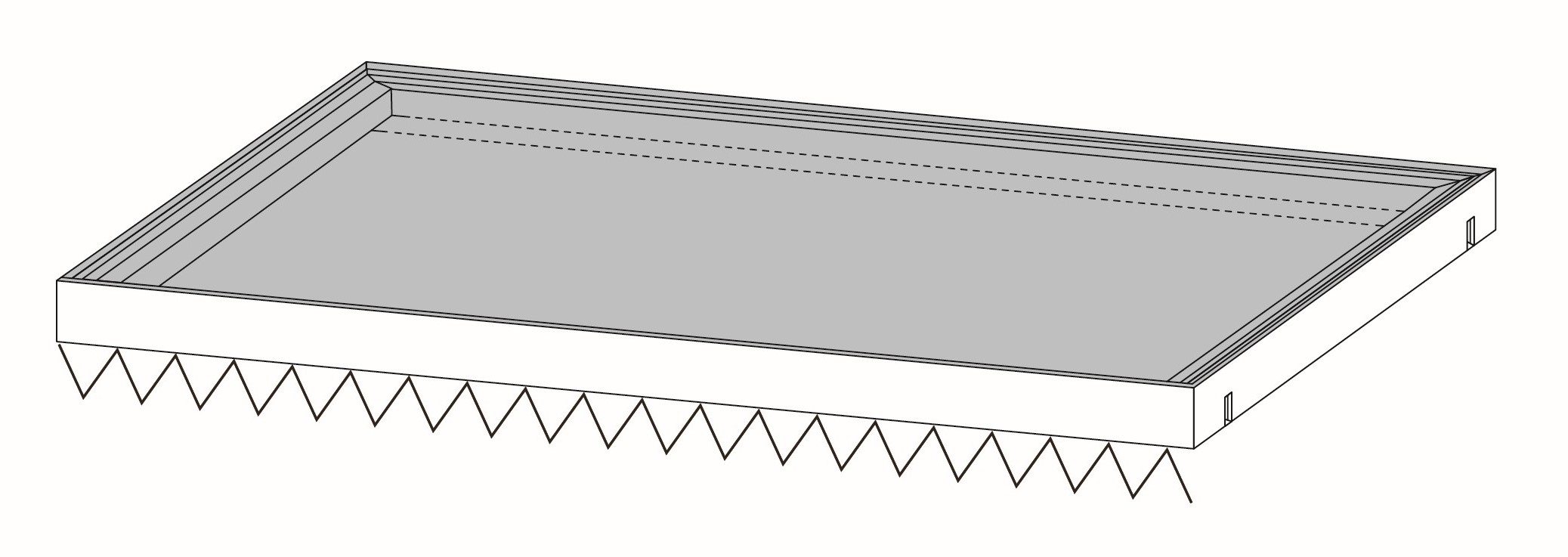

/ 鞋層板 /

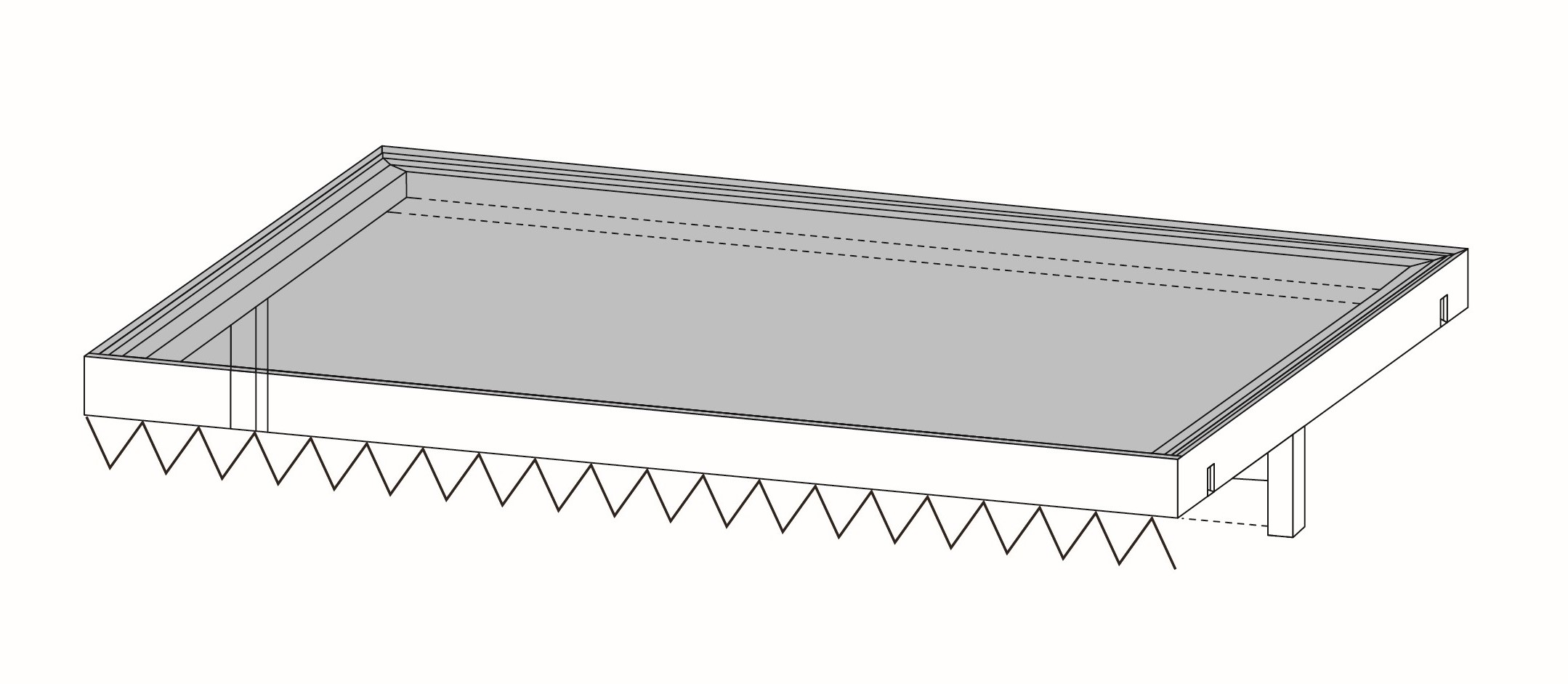

/ 鋁框層板燈 /

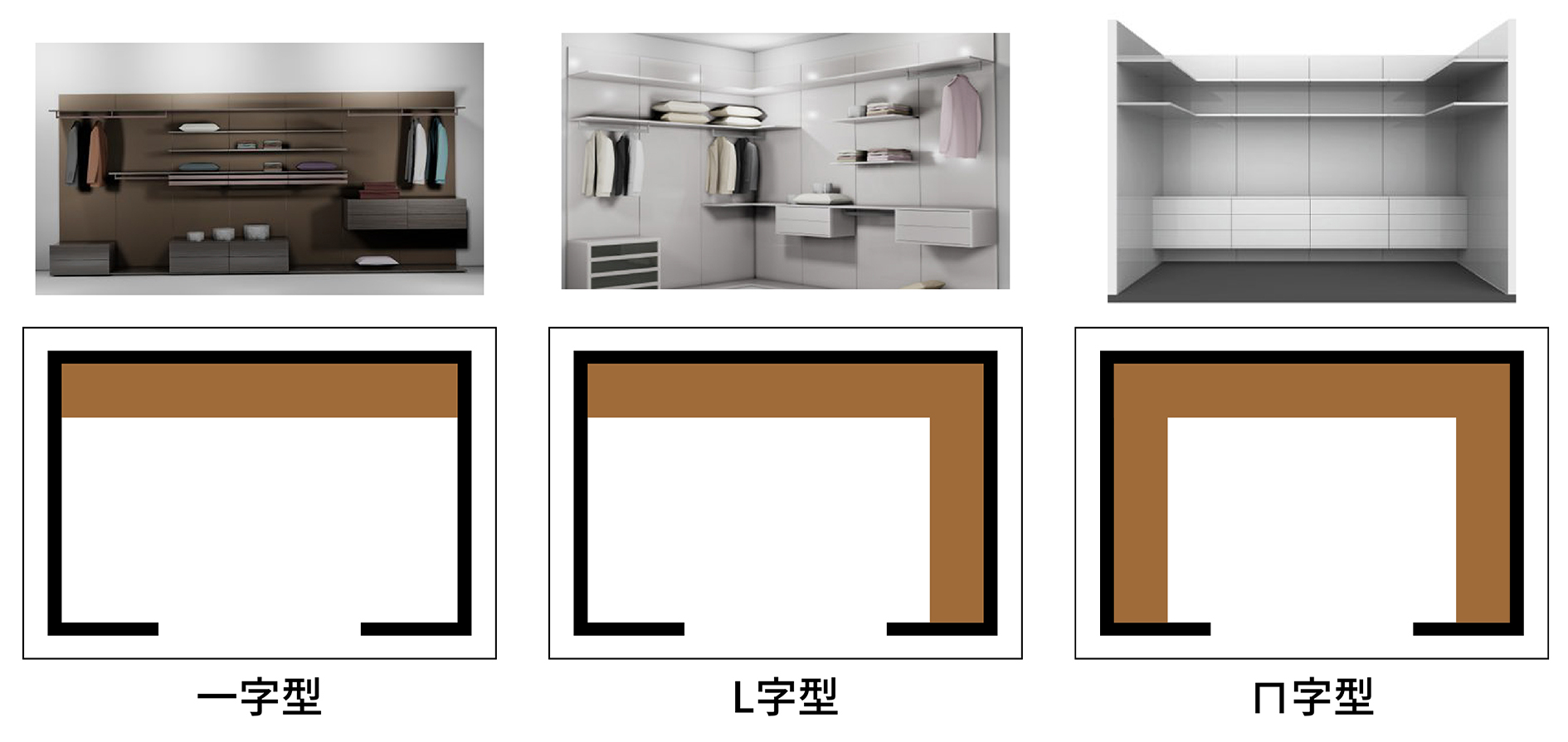

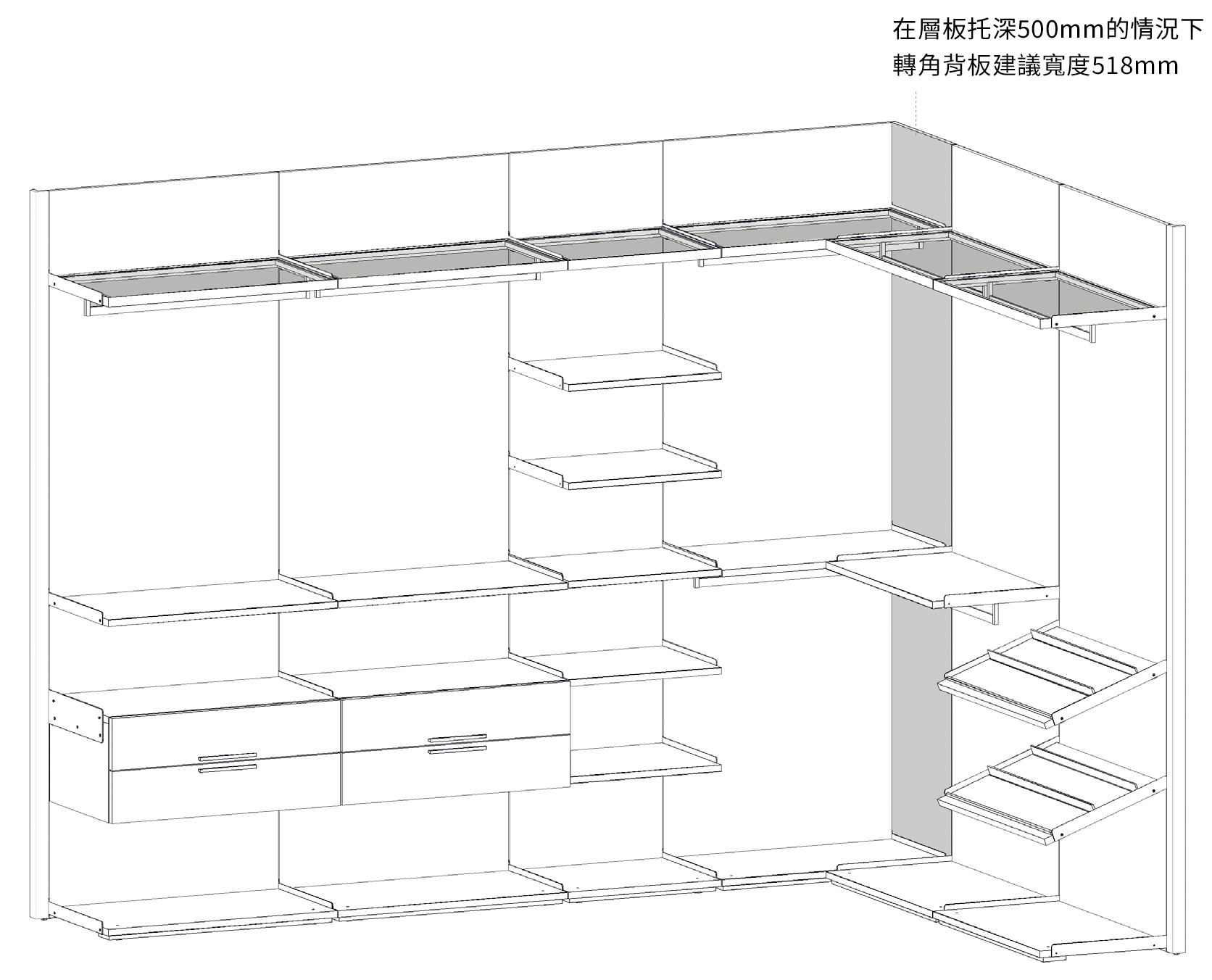

/ 平面與轉角尺寸圖 /

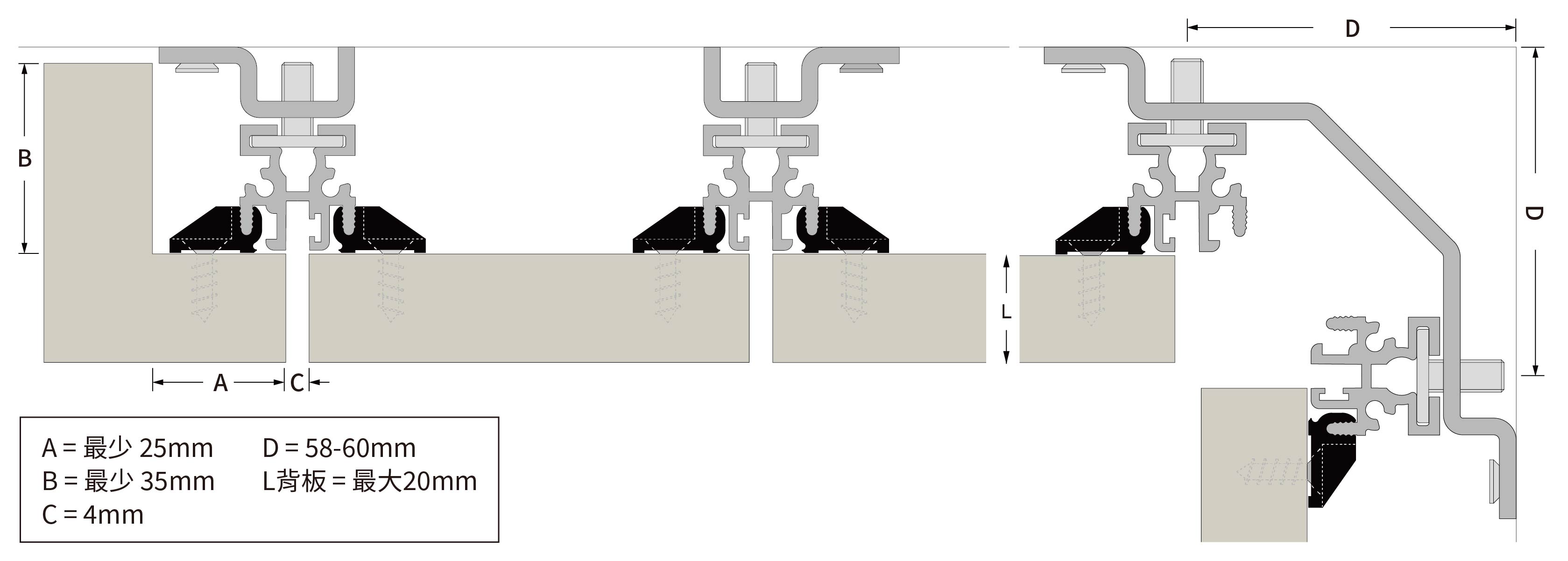

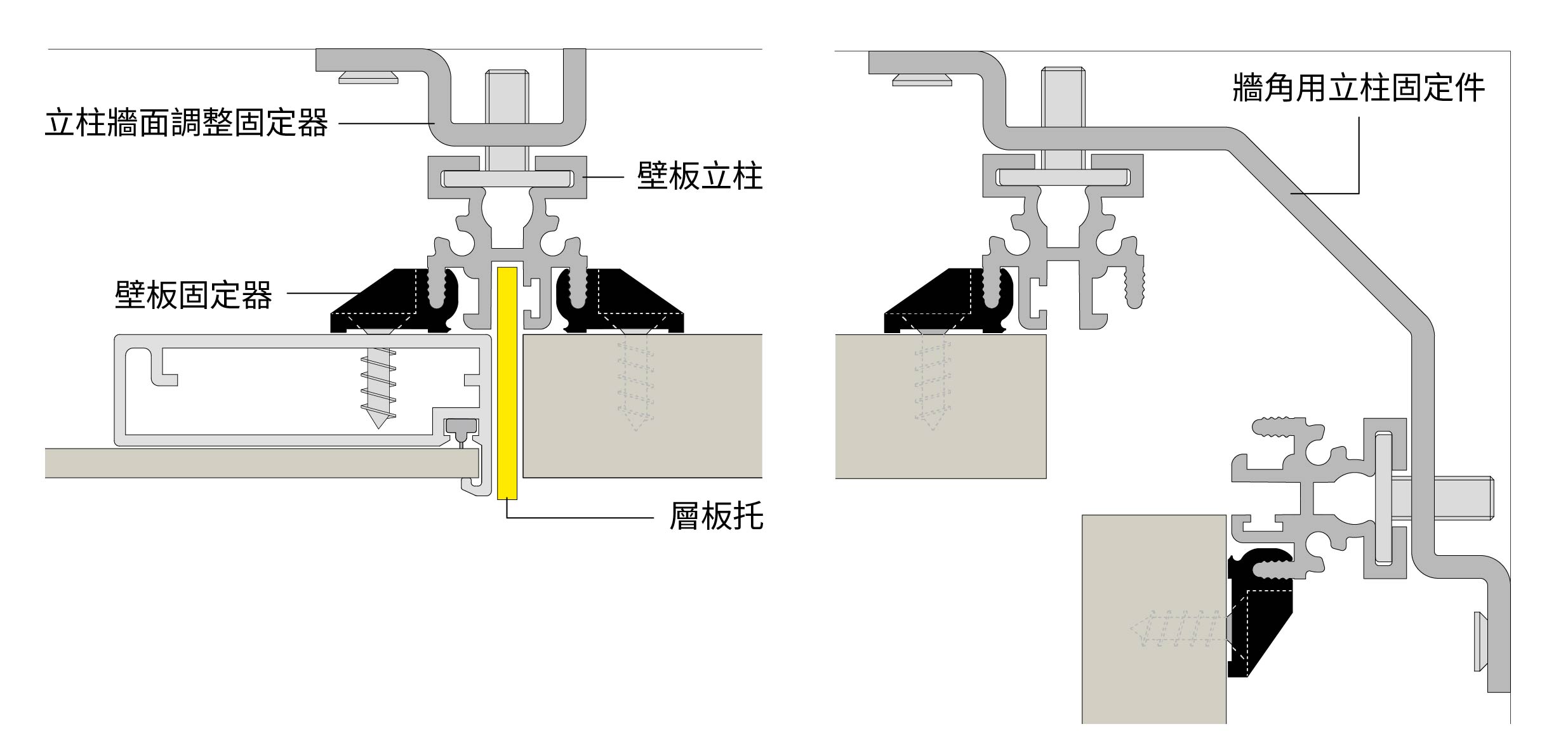

/ 安裝方式 /
/ 轉角安裝方式二擇一 /
※此組五金系統依規格需求有固定的配置料件，建議先提供規劃好的牆面圖，以便計算報價。
/ 安裝步驟 /
| 訂貨資訊 |
|---|
| 訂貨編號 | 品名規格 |
|---|---|
| HA.02.01 | 壁板立柱2606mm(含調整器) |
| 訂貨編號 | 品名規格 |
|---|---|

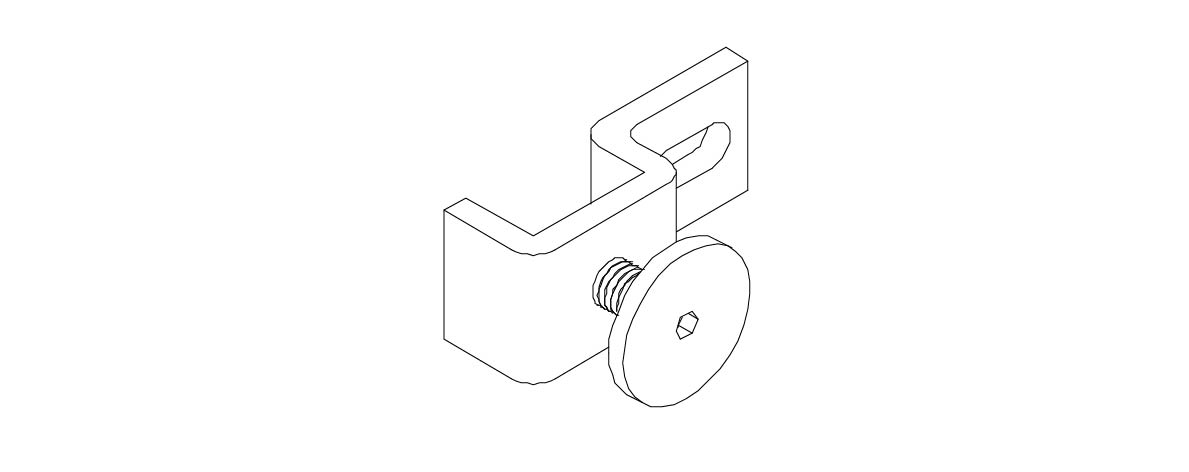

| HA.02.02 | 壁板固定器 |
| 訂貨編號 | 品名規格 |
|---|---|

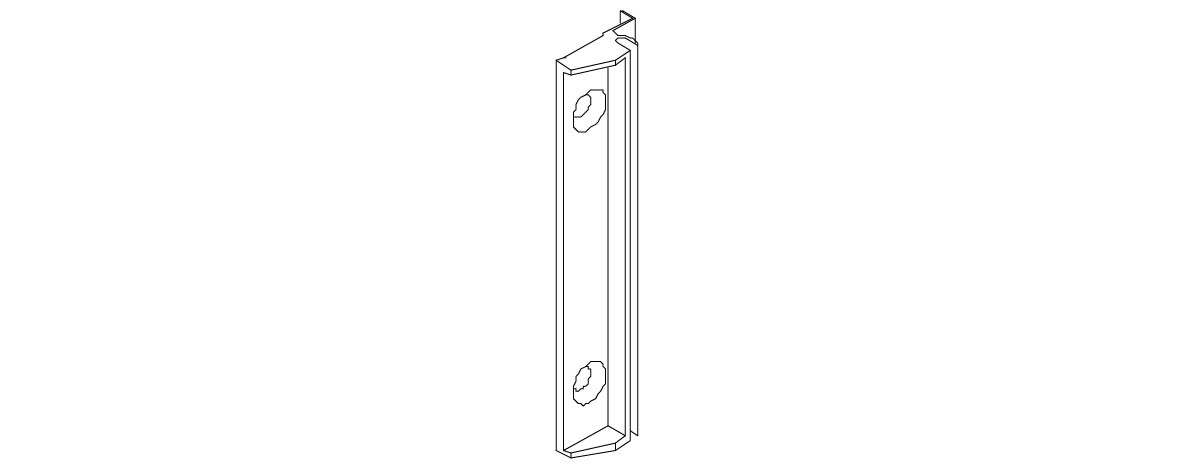

| HA.02.03 | 立柱牆面調整固定器 |
| 訂貨編號 | 品名規格 |
|---|---|
| HA.02.04 | 牆角用立柱固定件(附調整器) |
| 訂貨編號 | 品名規格 |
|---|---|
| HA.02.0501 | 層板托；層板深度300mm；左邊；咖啡色 |
| HA.02.0502 | 層板托；層板深度300mm；右邊；咖啡色 |
| HA.02.0503 | 層板托；層板深度300mm；中間；咖啡色 |
| HA.02.0504 | 層板托；層板深度400mm；左邊；咖啡色 |
| HA.02.0505 | 層板托；層板深度400mm；右邊；咖啡色 |
| HA.02.0506 | 層板托；層板深度400mm；中間；咖啡色 |
| HA.02.0507 | 層板托；層板深度500mm；左邊；咖啡色 |
| HA.02.0508 | 層板托；層板深度500mm；右邊；咖啡色 |
| HA.02.0509 | 層板托；層板深度500mm；中間；咖啡色 |
| 訂貨編號 | 品名規格 |
|---|---|
| HA.02.0603 | 吊櫃後方固定配件V2；左+右；咖啡色 |
| 訂貨編號 | 品名規格 |
|---|---|
| HA.02.0702 | 吊櫃側邊固定配件；咖啡色(不分左右)；適用櫃深500mm |
| 訂貨編號 | 品名規格 |
|---|---|
| HA.02.0902 | 鞋層板後檔板；咖啡色；L=590mm |
| HA.02.0904 | 鞋層板後檔板；咖啡色；L=890mm |
| 訂貨編號 | 品名規格 |
|---|---|
| HA.02.0901 | 鞋層板前檔板；咖啡色；L=590mm |
| HA.02.0903 | 鞋層板前檔板；咖啡色；L=890mm |
| 訂貨編號 | 品名規格 |
|---|---|
| HA.02.0801 | 鞋層板組件(左；咖啡色)；層板深度500mm |
| HA.02.0802 | 鞋層板組件(右；咖啡色)；層板深度500mm |
| HA.02.0803 | 鞋層板組件(中；咖啡色)；層板深度500mm |
| 訂貨編號 | 品名規格 |
|---|---|
| HA.02.0510 | 層板托；通用型層板深度400mm；咖啡色 |
| HA.02.0511 | 層板托；通用型層板深度500mm；咖啡色 |
| 訂貨編號 | 品名規格 |
|---|---|
| HA.02.1001 | 層板托架止；左右共用；咖啡色 |
| 訂貨編號 | 品名規格 |
|---|---|
| HA.02.1002 | 層板托架止；中；咖啡色 |
| 訂貨編號 | 品名規格 |
|---|---|
| MA.01.0801 | 鋁框玻璃層板燈；660*500；咖啡色；自然光 |
| MA.01.0802 | 鋁框玻璃層板燈；960*500；咖啡色；自然光 |
| MA.01.0803 | 鋁框玻璃層板燈；1200*500；咖啡色；自然光 |
| MA.01.0807 | 鋁框玻璃層板燈；660*400；咖啡色；自然光 |
| MA.01.0808 | 鋁框玻璃層板燈；960*400；咖啡色；自然光 |
| MA.01.0809 | 鋁框玻璃層板燈；1200*400；咖啡色；自然光 |
| 訂貨編號 | 品名規格 |
|---|---|
| MA.01.0804 | 鋁框玻璃層板燈(含吊衣桿)；660×500；咖啡色；自然光 |
| MA.01.0805 | 鋁框玻璃層板燈(含吊衣桿)；960×500；咖啡色；自然光 |
| MA.01.0806 | 鋁框玻璃層板燈(含吊衣桿)；1200×500；咖啡色；自然光 |
| MA.01.0810 | 鋁框玻璃層板燈(含吊衣桿)；660×400；咖啡色；自然光 |
| MA.01.0811 | 鋁框玻璃層板燈(含吊衣桿)；960×400；咖啡色；自然光 |
| MA.01.0812 | 鋁框玻璃層板燈(含吊衣桿)；1200×400；咖啡色；自然光 |
